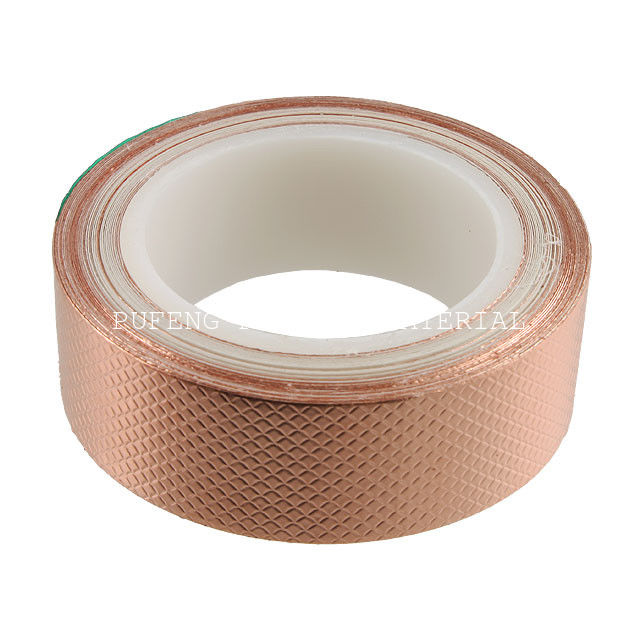

3m1245 Ruban de protection en cuivre en relief EMI
Description du produit
Le ruban 3M 1245 est constitué d'un support en papier de cuivre moelleux en relief et d'un adhésif acrylique agressif sensible à la pression.Les bords du motif en relief pressé dans la feuille coupé à travers la couche adhésive pour établir un contact fiable métal-métal entre le support et le substrat d'application.
• Support en papier de cuivre moelleux en relief
• Conductivité par le collage
• Fournit sur une doublure amovible pour une manipulation et une découpe faciles
Applications
3M 1245 Le ruban est généralement utilisé pour des applications nécessitant une excellente conductivité électrique du substrat d'applicationLes utilisations courantes comprennent la mise à la terre et le blindage EMI dans les équipements, les composants, les pièces blindées, etc.Le support en feuille de cuivre est soudable et résiste à l'oxydation et à la corrosion.
décoloration.
L'efficacité du bouclier
De nombreux facteurs déterminent l'efficacité réelle d'un ruban adhésif, notamment le type et l'épaisseur du film, le type d'adhésif, l'intimité du contact, la douceur de la surface d'application,intensité et fréquence de l'IME
Il est toutefois possible de déterminer une valeur pour l'atténuation en utilisant des essais et des appareils standard.
Pour le ruban 3M 1245, l'efficacité de blindage typique (dans le champ lointain) est comprise entre 75 et 85 dB (30 MHz et 1 GHz). .
Propriétés valeurs typiques
Épaisseur du support 1 1,4 mil (0,04 mm)
Épaisseur totale (support plus adhésif) 4,0 mil (0,101 mm)
Résistance à la rupture 25 lb/in (44 N/10 mm)
Adhésion à l'acier 35 oz/in (3,8 N/10 mm)
Résistance électrique à travers l'adhésif 0,001 ohm
Pass de retardation de flamme
